- Connexions
- 0 / 150
- Erreurs DRC
- …
- Couches
- 2
- Taille
- 52 × 51 mm
RP2040 minimal, la carte de référence de Raspberry Pi : leur placement, routé par Koppar et vérifié par KiCad.
Conception de PCB par IA · ouvert à tous
Décrivez le circuit.
Obtenez la carte.
Koppar conçoit vos PCB par IA : une description en français devient un schéma KiCad, un PCB routé et une nomenclature aux prix du jour. Les Gerbers ne sortent qu’à zéro erreur DRC.
Une phrase en entrée, une carte en sortie
Chaque carte ci-dessous est sortie du studio à partir de la phrase écrite en dessous : schéma, placement, routage, puis DRC KiCad. Personne n’a touché au cuivre. Ouvrez-en une dans le studio pour voir chaque étape et la décortiquer.

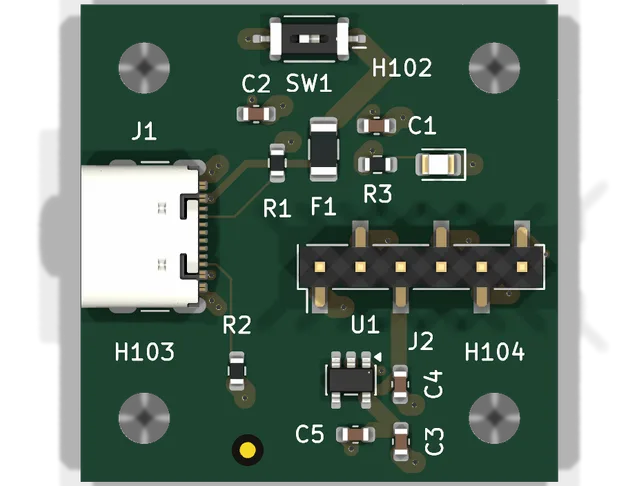

“Power my breadboard from a USB-C phone charger: 5 V and 3.3 V, an on/off switch and a little light so I know it's on”
4 couches · 19 composants · 38 connexions · 30 × 30 mm · 0 erreur(s) DRC
Ouvrir dans le studio

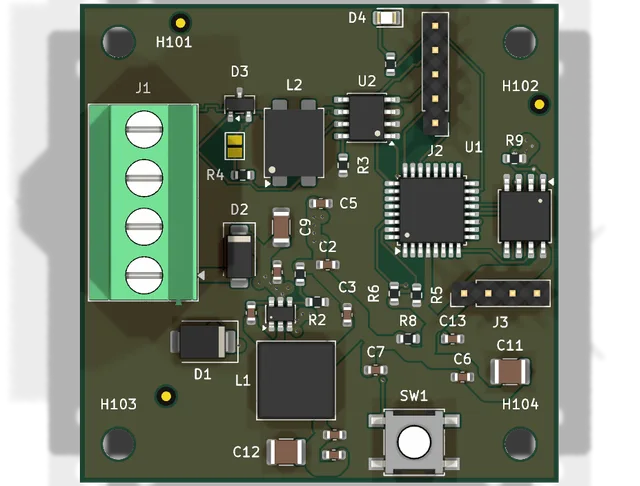

“12 V CAN-bus sensor node: STM32G0, CAN transceiver, 3.3 V buck and a screw terminal”
2 couches · 44 composants · 87 connexions · 50 × 50 mm · 0 erreur(s) DRC
Ouvrir dans le studio

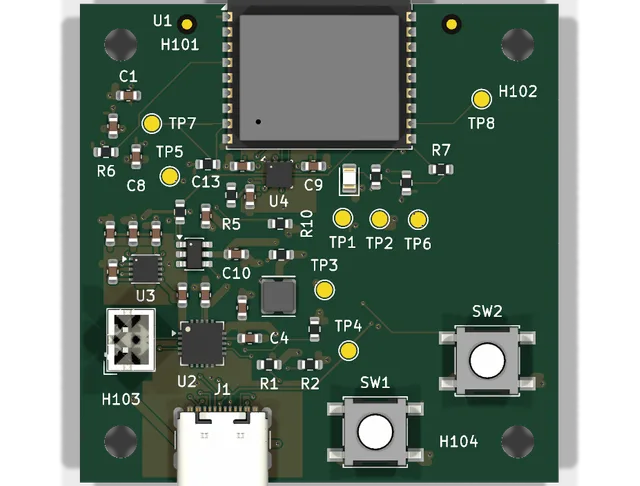

“USB-C powered ESP32-C3 board with a LiPo charger, a BME280 sensor on I²C and a status LED; USB-C and battery connector on the board edge”
4 couches · 53 composants · 139 connexions · 47 × 47 mm · 0 erreur(s) DRC
Ouvrir dans le studio
Le travail en entier, pas seulement le début
La plupart des outils de conception par IA s’arrêtent au dessin. Koppar va jusqu’au placement, au routage et à la vérification, et ne déclare une carte terminée que lorsqu’un fabricant l’accepterait.
- De vrais composants, vérifiés
- Symboles et empreintes viennent des bibliothèques KiCad et d’une base de brochages, et chaque ligne est confrontée au stock des distributeurs. Un composant introuvable est signalé, jamais inventé.
- Placée et routée, pas esquissée
- Placement et routage mènent la netlist jusqu’au cuivre fini : tous les nets routés, masse et alimentations coulées, 2 ou 4 couches, vérifié par KiCad.
- Vérifiée avant même que vous la voyiez
- Règles électriques sur le schéma, DRC KiCad sur la carte, connectivité de chaque net, courtyards et minimums du fabricant. Ce qui reste, le rapport le nomme.
- Des Gerbers seulement quand la carte les mérite
- Les fichiers de fabrication sont fournis à zéro erreur DRC et toutes les connexions routées. Une carte « presque routée » n’est jamais présentée comme terminée.
- Une nomenclature aux prix du jour
- Chaque ligne correspond à une référence Mouser ou LCSC, au prix de votre quantité, avec son stock et des alternatives en cas de rupture. Vous connaissez le coût d’un lot avant de commander.
- Du KiCad standard, toujours
- Tout est un vrai fichier .kicad_sch ou .kicad_pcb, avec de vrais symboles et empreintes de bibliothèque. Ouvrez, inspectez, modifiez : rien n’est verrouillé.
Ce que vous recevez
Un seul téléchargement : les fichiers qu’acceptent les fabricants et les assembleurs, plus les sources KiCad si vous voulez d’abord y retoucher.
gerbers.zipLes couches Gerber et les fichiers de perçage Excellon. Fournis uniquement quand la carte passe toutes les vérifications.bom.csvChaque composant associé à une référence Mouser ou LCSC, avec son stock, le prix à votre quantité et le total. Une ligne en rupture est signalée, avec des alternatives.circuit.drc.jsonLe rapport DRC de KiCad. Zéro veut dire zéro ; le reste est détaillé.circuit.kicad_pcbLa carte elle-même : empreintes placées, pistes routées, plans de masse et d’alimentation remplis. Modifiable.circuit.kicad_schLe schéma, avec de vrais symboles de bibliothèque et une feuille par fonction sur les grands projets.circuit-ipc2581.xmlIPC-2581 et ODB++ pour la CAM, à côté des Gerbers.
De la carte à votre porte
Une carte propre part directement chez un fabricant, avec une nomenclature chiffrée sur du vrai stock.
- AISLER
- Un clic : les fichiers de la carte et le placement des composants arrivent dans votre projet AISLER. Sans compte AISLER.
- PCBWay
- Un devis carte en direct dans le studio, pour un total qui inclut les cartes. Commande et paiement chez PCBWay avec les fichiers.
- JLCPCB
- Des fichiers d’assemblage avec les références LCSC déjà dans la nomenclature, prêts à envoyer chez JLCPCB. Les composants de la bibliothèque de base sont préférés pour éviter les frais de mise en place.
- Tout fabricant
- Gerbers, IPC-2581, ODB++, fichier de placement et nomenclature d’assemblage : les fichiers que lisent tous les fabricants et assembleurs.
D’une phrase à la commande de fabrication
Pas besoin d’expérience en CAO ni de connaître les bibliothèques de composants. Décrivez ce qu’il vous faut, puis relisez le résultat.
Décrivez votre projet
« Un HAT Raspberry Pi avec PoE, bus CAN et LED d’état. » Vous écrivez en français. Le studio pose les questions qu’un ingénieur poserait.
Le moteur conçoit et vérifie
Schéma avec de vrais composants, contrôle des règles électriques, placement, routage, DRC KiCad, connectivité. Vous examinez la carte en 3D et l’affinez dans la discussion.
Commandez
Téléchargez les Gerbers et la nomenclature chiffrée, puis envoyez-les à votre fabricant et à votre assembleur. Ou ouvrez d’abord le projet dans KiCad pour y mettre votre patte.
Ou pilotez-le depuis votre propre agent
Claude Code, n’importe quel client MCP, la CLI ou du simple HTTP peuvent lancer toute la chaîne. Votre modèle réfléchit ; Koppar fait les recherches de composants, les contrôles, le placement-routage, la DRC, la nomenclature et les fichiers de fabrication.
Lire la doc agentclaude mcp add --transport http koppar https://app.koppar.ai/mcp --header "Authorization: Bearer sc_…"Les questions que les ingénieurs posent en premier
Une IA peut-elle vraiment concevoir un PCB à partir d’une description ?
Le modèle de langage s’arrête à la netlist. Placement, routage, plans et DRC sont du code moteur, mesuré par KiCad sur des cartes open hardware routées par des professionnels. La carte que vous recevez a passé la DRC KiCad avec tous les nets connectés, sinon elle est annoncée comme échouée.
Le résultat est-il du vrai KiCad ?
Oui. Vous téléchargez un projet KiCad 10 : .kicad_sch, .kicad_pcb, .kicad_pro, avec les symboles et empreintes des bibliothèques standard. Ouvrez-le dans KiCad et modifiez ce que vous voulez.
Route-t-il des cartes 4 couches ?
Oui. Le plan choisit 2 ou 4 couches selon le design, et une carte 2 couches qui ne se ferme pas est relancée en 4 couches.
Invente-t-il des composants ?
Non. Les composants sont résolus dans les bibliothèques KiCad, une base de brochages vérifiés et le stock réel des distributeurs. Un composant non résolu bloque le schéma et est nommé dans le rapport.
Puis-je l’utiliser depuis Claude Code ou mon propre agent ?
Oui. Koppar expose la chaîne via MCP, une CLI et une API REST. Le modèle de votre agent fait le raisonnement de conception ; le serveur fait les recherches, les contrôles, le placement-routage, la DRC, la nomenclature et l’export de fabrication.
Combien ça coûte ?
Vos trois premières conceptions sont offertes, sans carte bancaire. Ensuite, ajoutez votre propre clé d’API de modèle dans les Réglages et continuez. Les tarifs seront annoncés avant toute facturation.
Commencez par une phrase
Écrivez ce que la carte doit faire. Connectez-vous : la description vous attend dans l’espace de travail, à un clic d’un schéma, d’une carte routée et d’une nomenclature.
